CÓDIGOS DE COLORES
El código de colores de resistencia funciona a base de colores. En la actualidad existen una gran variedad de resistencias, son indispensables para los circuitos que utilizamos hoy en día. Analizaremos el código de colores de las resistencias para averiguar los valores que tienen. Este código es de gran utilidad debido a que no siempre tendremos un aparato como un multimetro. Recordemos que la unidad de medida de estos componentes es el Ohm.
El código de colores de resistencia nos indica cuantos Ohms tiene esa resistencia. Además nos indica otros parámetros que veremos a continuación.Hay resistencias que sus valores vienen impresos sobre ellas, ya que tienen un tamaño grande. Pero cuando son muy pequeñas es más difícil, de manera que es mejor utilizar un código de colores en las resistencias para que allá una mejor facilidad de manejar el componente.
RESISTENCIAS DE 4 Y 5 BANDAS
Estas resistencias cada color representa un valor, como en el caso de la primera (1) le agregaremos su valor con la tabla inferior.
Las primeras dos bandas establecen el valor del resistor como en el caso del primer color es (verde). Podemos observar, que en la tabla el color equivale a 5 entonces es la primer cifra. Luego la segunda banda es de color (blanco) observamos de nuevo en la tabla su valor es 9 esta seria la segunda cifra. La tercera es el multiplicador en esta es la que nos indicara los ceros al final, la tercera es de color café esta vale un 0 y posteriormente encontraremos su valor que es 590 Ohm.
TABLA DEL CÓDIGO DE COLORES DE LAS RESISTENCIAS
La cuarta banda de color dorado que es la tolerancia, es donde la resistencia tiene un porcentaje. En el cual el valor de la resistencia se puede encontrar entre un valor máximo y un mínimo. Como la resistencia es de 590 Ohm pero tiene una tolerancia de 5%. Entonces su valor máximo sería 619.5 Ohm y el valor mínimo 560.5 Ohm.
La resistencia tendría cualquier valor que estaría entre el rango del valor máximo y mínimo (619.5 – 560.5).
Entonces no sería precisamente los 590 Ohm, a causa de la tolerancia. También en código de colores de resistencia, en la banda de la tolerancia para no utilizar tantos ceros simplificamos con múltiplos una K (Kilo) o M(Mega). Por ejemplo hay veces que es necesario hacer alguna operación y podríamos confundirnos con demasiados ceros. La K equivalen 3 ceros y la M 6 , existen mas múltiplos pero estos son los comunes.
Un ejemplo con una resistencia de 1000 Ohm esta seria 1k 0hm. Otro ejemplo de 4700 esta aplica igual se pone 4 luego un punto esto para indicar que ya no son miles 4.7K entonces para una de 1000,000 esta es 1M 0hm.
También están las resistencias de 5 bandas. Para estas aplica lo mismo lo que cambia es la multiplicadora sería la cuarta banda. Entonces las tres primeras bandas son los valores a indicar cuál es la necesaria y la quinta es la tolerancia.
Si la resistencia tiene la tolerancia mínima se obtendrá más cercano al valor deseado.
¿CUÁL ES LA CAUSA DE QUE EXISTAN ESTAS TOLERANCIAS?
Porque hay valores de resistencias en los circuitos, que no son muy comunes, entonces es muy difícil encontrarlas en el mercado. Con la tolerancia te pueden ser útil para llegar aproximado al valor deseado a la hora de realizar un proyecto.
TABLA DE COLORES TOLERANCIA O MARGENES DE ERROR
0 NEGRO 5% DORADO
1 CAFÉ 10% PLATEADO
2 ROJO 20% SIN COLOR
3 NARANJA
4 AMARILLO
5 VERDE
6 AZUL
7 VIOLETA
8 PLOMO O GRIS
9 BLANCO
Ejemplos:
1.-Amarillo-verde-rojo-sin color
4500 20%
2.-Azul-rojo-blanco-dorado
62000000000 5%
3.-café-amarillo-plomo-plateado
1400000000 5%
4.-rojo-azul-violeta-sin color
260000000 20%
5.-verde-café-azul-plateado
51000000 10%
CIRCUITOS PARALELOS
Distribución física
Cambio:
Formulas
Un circuito paralelo es una conexión de dispositivos en la que los bornes o terminales de entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida
EJEMPLOS:
FORMULAS

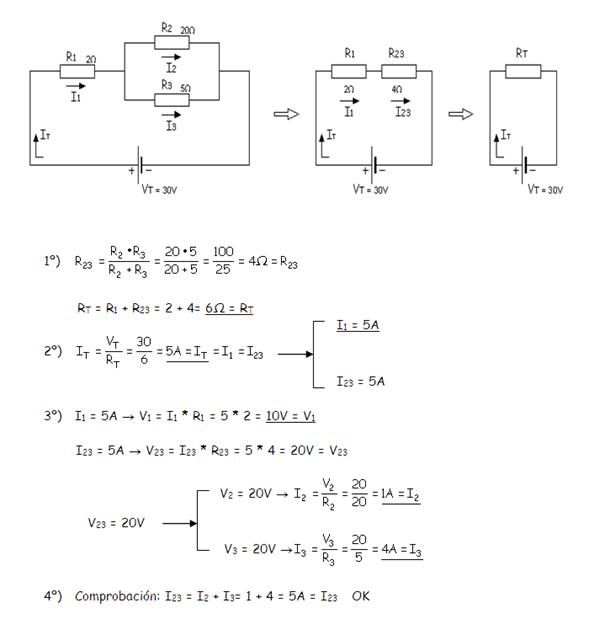

CIRCUITOS MIXTOS
Los circuitos de señal mixta son circuitos integrados que contienen circuitos analógicos y digitales combinados en un solo semiconductor.
EJEMPLOS:
FORMULAS
CIRCUITOS SERIES
Los componentes de un circuito eléctrico o electrónico se pueden conectar de muchas maneras diferentes. Los dos más simples de estos se llaman series y paralelos y ocurren con frecuencia.
EJEMPLOS:
FORMULA
¿QUÉ ES EL MULTIMETRO?
Un multímetro, también denominado polímetro o tester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas, como corrientes y potenciales, o pasivas, como resistencias, capacidades y otras.
¿Cómo funciona un multímetro?
Para comprender cómo funciona un multímetro hay que saber que es un dispositivo que involucra varios instrumentos para medir como el amperímetro o el voltímetro. De todos modos, lo clave en este caso es conocer cómo se usa. El funcionamiento a grandes rasgos se entiende entonces en identificar lo que se quiere medir, a continuación los cables se conectan con ese objeto y finalmente se espera por los resultados que se van a enseñar de modo digital o analógico.
Lo primero por hacer es identificar qué se va a medir para así tener una idea de cuáles pueden ser los valores entre los cuales va a oscilar la medición. Con esto claro se va a buscar una escala del tester de esos datos.
A continuación, se conectan los cables al multímetro. En este caso el cable de color negro se va a conectar en la clavija con una denominación COM que alude a común. Acto seguido se busca una clavija con la denominación de la magnitud que se busca medir. Si se quiere medir voltaje entonces será la V y se conecta en esa clavija. Lo siguiente es que se conecten las otras terminales de los cables, el negro en la parte negativa del circuito y el rojo en la zona positiva del circuito.
Después el multímetro en caso de ser digital va a enseñar un valor en la pantalla. En caso de ser analógico, su aguja se va a mover al valor de la medición.
Qué es una Protoboard?
La Protoboard, llamada en inglés breadboard, es una placa de pruebas en los que se pueden insertar elementos electrónicos y cables con los que se arman circuitos sin la necesidad de soldar ninguno de los componentes. Las Protoboards tienen orificios conectados entre si por medio de pequeñas laminas metálicas. Usualmente, estas placas siguen un arreglo en el que los orificios de una misma fila están conectados entre si y los orificios en filas diferentes no. Los orificios de las placas normalmente están tienen una separación de 2.54 milímetros (0.1 pulgadas).
Una Protoboard es un instrumento que permite probar el diseño de un circuito sin la necesidad de soldar o desoldar componentes. Las conexiones en una Protoboard se hacen con solo insertar los componentes lo que permite armar y modificar circuitos con mayor velocidad.
Normalmente estas placas son usadas para realizar pruebas experimentales. Si la prueba resulta satisfactoria el circuito se construye de una forma más permanente para evitar el riesgo de que algún componente pueda desconectarse. En caso de que la prueba no sea satisfactoria, puede modificarse el circuito fácilmente.
Las Protoboards tienen tres partes: el canal central, las pistas, y los buses. En el canal central, ubicado en la parte media, se conectan los circuitos integrados para mantener aislados los pines de ambos lados del circuito integrado. Los buses se encuentran el los lados de la Protoboard, y generalmente se emplean para conectar la tierra del circuito y su voltajes de alimentación. La mayoría de las veces los buses están indicados con franjas color negro o azul para indicar el bus de tierra, y con franjas color rojo para indicar el bus de voltaje positivo. El resto de los orificios de la Protoboard pertenecen a las pistas. Como se mencionó anteriormente, las pistas están separadas por filas. Las filas están indicadas con números y las columnas están indicadas con letras
Las Protoboards presentan algunas ventajas y desventajas. Entre sus principales ventajas esta que pueden utilizarse tantas veces como se requiera y que son de fácil manejo. Por otra parte, entre sus desventajas esta el inconveniente de que en ocasiones puede haber falsos contactos, los cables empleados pueden tener mala conductividad o estar rotos, lo que hace que las conexiones no sean tan seguras como las de las pistas de un circuito impreso. Otra característica que hay que tomar en cuenta es que las Protoboards no estan diseñadas para trabajar con componentes de gran potencia.
La corriente con la que puede operar una Protoboard varía entre 3 y 5 A, y esto depende del fabricante. Suelen operar a bajas frecuencias, entre 10 – 20 MHz.
Es importante mencionar que en inglés, se entiende por Protoboard, una placa prefabricada para soldar componentes, en México se suele llamar a este tipo de componentes por el nombre de placas fenólicas perforadas.
